外墙外保温系统在不同气候区域应用的性能

摘要：介绍由威凯公司发起和组织，联合北京、上海和广州三地高校和系统供应共同参与的“外墙外保温系统在多种气候条件下的应用”项目。分析该系统在冬季气候条件下的性能表现，表明了本试验条件下，外墙外保温系统在寒冷地区、夏热冬冷地区、夏热冬暖地区的冬季均可以为住户提供舒适的生活环境且节能40％以上。

关键词：外墙外保温系统；样板房；温度；相时湿度；节能．

1 项目概况
1．1 项目设立的背景和目的
外墙外保温系统【1 J起源于寒冷气候的欧洲大陆，自2o世纪90年代起进入我国北方严寒和寒冷地区后，显示出了其在建筑节能方面的巨大贡献和发展前景。如今全球气候有普遍变暖的趋势，使处于寒冷地区的外墙外保温房屋同样也
面临炎热夏季的考验。目前，我国的建筑节能工作正从北向南推进。
北京、上海、广州处于我国3个不同的气候区域，分别为寒冷地区、夏热冬冷地区、夏热冬暖地区。为了进一步观测和掌握外墙外保温系统在我国多种气候条件下的长期性能表现。威凯公司上海技术中心发起和组织了《外墙外保温系统在多种气候条件下的应用》项目。

1．2 项目合作与实施地
北京、上海、广州三地的外墙外保温系统供应商及三地高校的共同参与，使项目的实施和测试方案更加具有现实性、可行性、科学性和公正性。
合作方：北京建兴新材料开发中心，清华大学；上海曹杨建筑粘合剂厂，同济大学；广州卓耀化工实业有限公司，华南理工大学。
实施地：三家系统供应商的厂区内，并由三地高校负责监管、数据采集和分析。

1．3 项目启动的时间
2002年9月在北京、上海、广州同时启动。

1．4 项目设计
1．4．1 建筑资料
在实施地分别建造2间净面积15．8m2(5．1m×3．1m)，净高2．8m的独立样板房，选择其中一间安装外墙外保温系统。保温墙体的构造为：内墙腻子，25mm厚砂浆找平层，200mm厚建筑砌块(北京，多孔粘土砖；上海，混凝土空心砌块；广州，灰砂砖)，25mm厚水泥砂浆找平层，3mm厚聚合物改性粘结砂浆，50mm厚EPs板，3mm厚聚合物改性抹灰砂浆(内嵌4mm×4mm耐碱玻纤网)，饰面层。未保温墙体的构造为：内墙腻子，25mm厚砂浆找平层，200ram厚建筑砌块，25mm厚水泥砂浆找平层，饰面层。
其它参数保持一致，朝向：南；间距：10m左右，空旷的场地；门：保温门；窗：暂未开；屋顶和地面进行保温隔热处理，屋顶：50mm厚XPS板+300ram厚混凝土找平+3mm厚防水层；地面：50mm厚Ⅺ)S板+300mm厚混凝土找平+25mm厚砂浆找平层+饰面层。

1．4．2 仪器及安装
2间样板房均安装：空调：1．5匹三菱重工冷暖；电表：每个空调单接电表5～10A；换气扇：90m3／h；温度传感器：Ptl00热电阻，薄片型，贴于墙体的内外表面中心位置；温湿度传感器：安装于室外(样板房旁空旷处)、2间样板房室内(中心位置)、4面外墙外保温系统墙内(保温板与墙面之间中心位置)。

1．5 测定参数

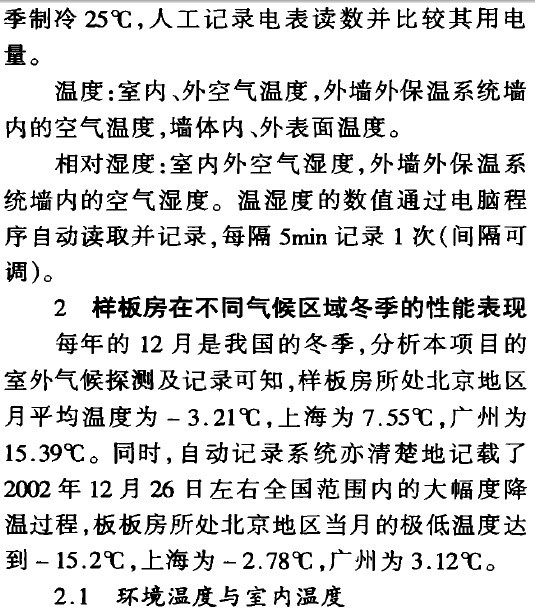

空调用电量：空调设置为冬季加热2o℃ ，夏

一方面，保温房内的空调负荷相对较小，可改善空调长时间运行而产生的空气干燥问题；另一方面，当空气中的水蒸气含量一定时，温度越高其相对湿度越低，而本项目在目前的运行模式下，保温房内的温度始终高于对比房，有时可相差5℃以上，也在一定程度上降低了保温房内的相对湿度。

2．3 墙体内外表面温度

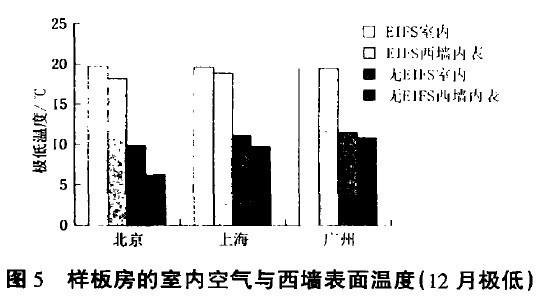

墙体的冷热会以辐射的方式与空气温度共同作用，直接影响住户对居室舒适度的感受，墙面温度与舒适的空气温度保持较小的温差是比较理想的居住环境。2002年12月25～30日，各样板房室内及墙面所出现的最低温度如图5所示。

由图5可看出，在突然遇到寒潮的情况下，安装了外墙外保温系统的房屋墙面温度与室内空气温度保持了较好的一致性，而未保温房室内与墙面的温差为保温房的2倍以上。由图5还可见在3个城市中，广州的室内温度与墙面的温差最小，这与广州环境温度与室内温差较小是一致的。

2．4 能耗

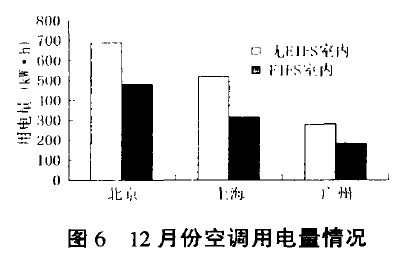

三地试验房的空调在2O02年12月份的用电量见图6。

由图6可见，三地样板房在冬季的耗电量非常大，其中以北京为最，依次是上海和广州，这与气候由北到南逐步变暖的趋势是一致的。比较同一地点两间样板房的用电量，虽然室内空气并未达到同样的温度(月平均北京地区的温度差为
3℃ ，上海为5℃，广州为1．4℃)，但是三地的保温房均比未保温房节能4o％左右，在寒潮过程中的节能达6o％以上。如果两间样板房的中心温度保持一致，节能效率将会进一步提高。
