admin
0 引言
蛭石矿是一种非金属矿产资源，是由化学成分复杂的含水铝硅酸盐矿物经过水化作用或水热变质作用而形成的一种水云母，外形呈鳞片状、片状，鳞片重叠。蛭石属单斜晶系，晶体结构呈三八面体型，矿物中SiO2含量高，耐碱性较强，具有隔热、耐冻、抗菌、防火、吸水、吸声等优异性能。目前主要用于农业土壤栽培领域，在其他领域的探索研究比较落后，为了充分发挥蛭石的诸多特性，本项目进行了超细蛭石建筑内墙涂料的研制。
1 超细蛭石粉的制备
1．1 蛭石原料
蛭石原料采用我国新疆地区优质蛇纹岩型蛭石矿，矿石呈棕绿色，矿物杂质含量少。表1为此次试验样品的化学多项分析。
表1 蛭石试验样品的化学多项分析
1．2 设备及粒度检测仪器
超细磨矿设备选用ZJM一20型介质搅拌球磨机，最高转速1200r／min，由于搅拌棒和磨机内壁附着一层耐磨树脂，因此磨矿过程中，磨矿设备对物料不会造成污染。
粒度检测仪器：日本产SKC一2000型光透过式粒度分布测定仪。
1．3 超细蛭石粉的制备工艺参数

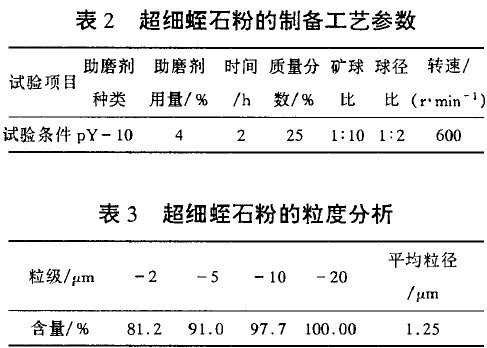

利用介质搅拌球磨机进行超细蛭石粉的制备，制备工艺参数见表2。超细蛭石粉的粒度分析见表3。
2 超细蛭石涂料的制备
超细蛭石建筑内墙涂料主要由蛭石填料、添加剂和粘结剂三部分组成，基本配比是：蛭石填料：添加剂：粘结剂=1：3：6(质量比)。
2．1 添加剂主要原料
添加剂主要原料包括硅酸钠粉(分散剂)、涂料原料润湿剂、pH调节剂、消泡剂、防腐剂、增稠剂(羧甲基纤维素)和颜料。
2．2 粘结剂主要原料
粘结剂主要原料包括改性水玻璃、水溶性高分子树脂、苯丙及成膜助剂等。
2．3 超细蛭石涂料的制备工艺

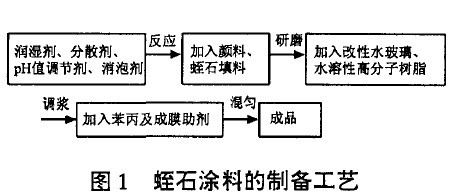

蛭石涂料的制备工艺见图1。
涂料产品表观白度≥80％，流动性良好，无异味，相对体积质量3．2，粘度(涂4一粘度计)为50～ 70s，表干时间为30min，附着力100％，遮盖力300-350g／m2。施工过程中涂料具有无毒、无味、易施工、干燥快、透气性好、附着力强、装饰性好及耐水等特点。
3 超细蛭石建筑内墙涂料的测试结果及讨论

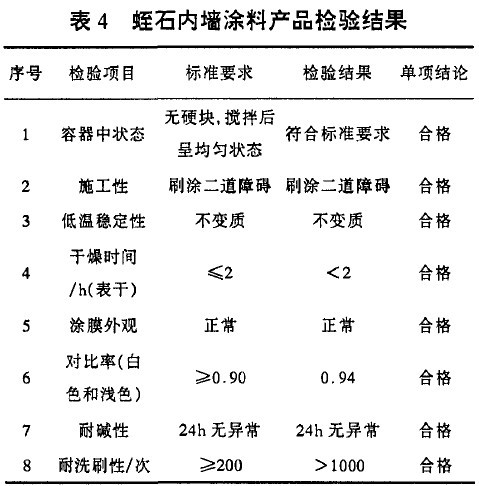

超细蛭石建筑内墙涂料产品送国家建筑装修材料质量监督检验中心检验，主要技术指标依据GB／T9756—2001国家标准，检验结果见表4。
表4检测结果显示，产品各项指标符合国家标准，说明蛭石微粉可以用作内墙涂料的填料。蛭石内墙涂料产品符合国家标准，与蛭石本身的性质有关。蛭石矿经过超细磨矿后，超细蛭石微粒中的SiO 具有致网剂的功能，致网剂在粘结剂的帮助下形成三维网状结构，O—S卜O键无论低温或是高温都保持宏观无序状态，结构间隙0．158nm左右，而建筑材料水泥中Ca2 的离子半径为99(+2)nm，远远大于O—S卜O键三维网状结构的间隙。因此，蛭石内墙涂料产品具有良好的水性密封作用，它能封闭底材，使面层的涂料免受水泥碱性与化学物质的破坏，并能给面层涂料提供一个较好工作环境，同时有机粘结剂可以补偿无机网络，提高涂层的致密度，形成坚硬的薄膜。因此，蛭石涂料具有合格的耐碱性和耐洗刷性。同时，由于蛭石微粒属片状结构，所以在施工过程中，延展性好，干燥后墙体不易起裂纹。
4 结语
通过蛭石涂料试验研究和产品质量检测分析，得到以下结论：
a．蛭石矿经过超细粉碎，获得超细蛭石粉，该粉与涂料中其他原料相容性良好，加入10％蛭石粉的涂料流动性好，涂料产品符合国家标准，为蛭石矿深加工开辟了一个新的应用领域。
b．蛭石矿主要用于农业栽培，应用价值低，没有充分发挥蛭石矿本身的特殊功能，蛭石矿粉在涂料中应用试验的成功，可以有效提高蛭石矿的利用价值，同时为开发蛭石涂料系列产品奠定了基础。
