丙稀酸涂料在球类运动场地改造工程中的应用

丙稀酸涂料在球类运动场地改造工程中的应用

刘淑梅1，王晓伟2，薛宗厚1
(1．天津商学院基建处，天津300134；2．河北工业大学土木工程学院，天津300132)

学校是学生学习、生活的地方，为学生提供优质的教育资源、丰富的生活资源是教育工作者义不容辞的职责。近几年来，本着不断发展、以人为本的思想，天津商学院先后改造了游泳馆、运动场和球场。虽然教育经费的投入不断加大，但是经费紧缺一直是困扰和束缚学院发展的一个主要方面。在此情况下，天津商学院克服各种困难，继2003年运动场改造完成以后，2004年利用暑假时间对篮球场、排球场和网球场进行了彻底改造。在材料选择方面，经过调研，多家比较，场地面层材料选用了丙稀酸涂料。丙稀酸涂料是近几年篮球场、排球场和网球场采用较多的一种材料，它有着极具竞争力的性能价格比。

1 工程概况
天津商学院的篮球场、排球场和网球场是在十多年前修建的，场地简单，设备简陋，只是作为一般体育教学和学生课余活动的场地，不能作为正式的比赛场地。随着学院的发展，这种简单的场地已经不能满足教学使用，而且和周围环境不相协调。学院党委决定，对篮球场、排球场和网球场进行改造，使它成为可用于教学、比赛和学生活动的场所，同时也美化了校园。场地改造工程是在总造价确定的情况下进行的。因此，在项目开始决策阶段，根据场地的实际情况，对球场改造工程的项目进行了分解。场地改造工程项目分解如图1。

根据工程项目的分解计划，在工程招标以前对项目的费用计划进行了分析与分解。在工程项目建设全过程中，费用计划是进行费用控制的基本依据，费用计划确定得是否合理，直接关系到费用控制工作能否有效进行，费用控制能否达到预期的目标。[1]1 91。193根据项目的费用计划，才能合理确定各分项工程的费用安排，使费用按比例分配给各分项工程，从而可以在施工阶段有计划、有目的地进行工程控制。通过对图1的分析可以看出：在整个场地改造工程项目中，除了面层材料外，其他分项工程的施工比较常见，也很熟悉，费用的确定相对容易。主要的问题集中在场地面层材料的选择上。通过调研，对目前常用的几种面层材料，从施工工艺、造价和材料特性三方面进行了对比分析，最后选定了丙稀酸涂料做为球场的面层材料。

2三种面层材料的比较
目前，可用于场地面层的新型材料比较多，但国内场地面层材料主要有：EPDM、PU聚氨酯和丙稀酸涂料。三者在性能上有所侧重，施工工艺不同，而且价格差异也很大。
2．1 EPDM
EPDM是由表层EPDM彩色橡胶层与黑色橡胶缓冲垫层组成，具有防紫外光、色泽稳定、防磨损、防爆裂、抗老化、寿命长的特点。可直接铺装在混凝土地基上，机械铺装、平整度极好、坚固耐用，接着性强，无起泡剥落现象，表面平坦密实，无拼接缝隙，特别可防止绊倒现象。EPDM场地可全天候使用、弹性好、耐磨性强、耐候性佳、耐压缩性强、抗钉力强、耐冲击性佳。施工方便，维修简单。有多种颜色可随意搭配。多选用马来西亚、瑞士及英国等国外产品。

2．2 PU聚氨酯塑胶
PU聚氨酯塑胶面层具有弹性好、耐磨、防滑、整体性强、色彩美观的特点。不会因紫外线、臭氧、风雨及亚硫酸、瓦斯的污染而褪色、粉化或软化，并能长期保持其鲜艳的色彩。场地平坦均匀，弹跳自如，脚感较好，易维护保养，运动不受气候等条件的影响，能增加使用时间，提高场地使用率。如果用于篮球场、排球场和网球场，普通塑胶面层的硬度不够，影响球的反弹力；而Pu聚氨酯塑胶面层价格较高。塑胶面层常用于田径场跑道，塑胶跑道被公认为目前世界上最佳的体育运动场地。普遍为广大体育界和教育界人士所推崇，已广泛应用于举办国际国内大中型体育比赛的体育场和教学使用的学校田径场等场地。天津商学院2003年运动场改造就采用的是塑胶面层。

2．3丙稀酸涂料
丙稀酸涂料耐磨性强，为环保型面层材料。防水、防晒、防滑、无毒、无味，可铺设于室内外沥青或水泥面上。其表面自然膨胀或收缩的特点，使产品更具耐久性。适用于各种气候环境，耐紫外线照射，颜色持久不褪，色彩鲜艳，有多种颜色可供选择。该产品还具有施工简单，工期短，造价低，维护方便等特点。

需要说明的是，同种材料之所以可以用于不同的场地，是靠调整面层的厚度和砂子颗粒的大小来实现的，从而达到场地所需要的弹性、硬度和球的控制速度。综合考虑上述三种材料的性能、价格和工期，考虑本工程的实际情况，最后选择了天津市全华丰建筑装饰工程公司投标的丙稀酸涂料，作为球场面层材料。

3丙稀酸涂料面层施工工艺
丙稀酸涂料面层一般采用7层做法，即：1层底料涂层，3层基料涂层，2层面料涂层，1层终饰涂层和界线涂层，剖面如图2。其中：面层材料采用美国“TENNISLIFE”丙稀酸涂料，原厂包装；底层材料采用石英砂及乳化沥青，在国内当地购买。

在工程开工前，对施工单位提交的施工方案作了详细的分析、研究和探讨。对下列几个关键的施工步骤提出了如下要求：
3．1 施工前对沥青混凝土基础面层的要求
3．1．1 原沥青混凝土基础面至少养护一周，干燥后方可施工。
3．1．2沥青混凝土基础完工面应该是加沙料密实的面层，无开裂、起鼓问题。
3．1．3场地标高、泛水应符合设计要求。
3．2 根据试验研究及以前类似工程的施工经验，对丙稀酸涂料施工工序提出的施工方案
3．2．1每层施工间隔必须在24 h以上。
3．2．2底料涂层(第1层)：用乳化沥青填充剂加水混合搅匀后，用专用刮耙满刮场地两遍。根据沥青混凝土基础泛水及平整度，用底料涂层找补基层平整度。
3．2．3基料涂层(第2～4层)：用乳化沥青填充剂加水及专用石英砂混合搅匀后，满刮三遍。
3．2．4面料涂层(第5～6层)：用丙稀酸涂料加水及专用石英砂混合搅匀后，满刮二遍。
3．2．5终饰涂层(第7层)：用丙稀酸涂料加水搅匀后，满刮一遍。
3．2．6界线涂层：用丙烯酸色料浓缩物根据场地尺寸，画出标准界线两道。丙烯酸色料浓缩物遮盖力强，使用方便。
3．3满刮场地操作要求
3．3．1 刮耙必须是专用刮耙，由专业技术人员负责使用。
3．3．2满刮场地过程中，一定要做到刮料均匀、线条流畅、尽量做到横平竖直。
3．3．3刮面料涂层和终饰涂层时，根据分区颜色不同，认真操作，以免相互污染。
3．3．4在最后刮界线涂层时，分区两边贴的胶带一定要密实，以免涂料通过缝隙渗漏，造成污染。
3．4丙稀酸铺面物理机械性能要求见表2。

4 改造后的篮球场、排球场和网球场

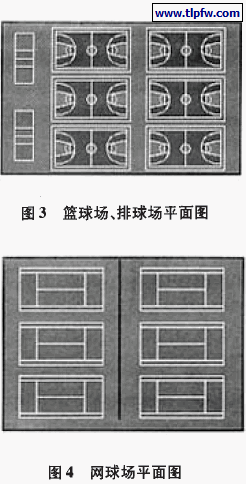

在施工过程中，由于项目实施过程中的主客观条件的变化是绝对的，不变则是相对的，因此在项目实施过程中，随着情况的不断变化，对项目的目标进行动态控制，适时进行分析、调整和动态管理。经过两个多月的紧张施工，在各个施工单位的共同努力和配合下，圆满地完成了球场改造工程的任务。篮球场、排球场和网球场在改造前后的布局没有改变：篮球场包括六片标准篮球场地、排球场包括两片标准排球场地、网球场包括六片标准网球场地。改造前的篮球场、排球场场地为沥青面层，网球场场地为水泥面层，由于使用年限较长，场地已出现裂缝和变形。改造后球场场地内为绿色丙稀酸涂料面层，场地外为红色丙稀酸涂料面层，以白色丙稀酸涂料为界线，色泽鲜艳、美观、大方。改造完工后的场地平面如图3和图4。

5球场施工过程中实际问题的处理
5．1．1 工期的处理
球场改造工程的施工期正好处在雨季，而场地涂料的施工受气候影响很大。对于一个工程项目而言，既要抓质量，又要保进度。当质量和进度发生冲突时，进度要服从质量。因此，实际工期超出了预定工期。
5．1．2 丙稀酸涂料满刮过程的处理
在本工程中，根据现场实际情况做了9层丙稀酸涂料面层，基料涂层和面料涂层都增加1层。对于在施工过程中局部被污染的场地，严格要求修补处理。
5．1．3篮球场、排球场场地外铺砖的处理
在篮球场、排球场很容易发现，场地与场地之间铺设的红色地砖，和场地内不是同一种材质，这主要是由于受到资金的制约。如果都采用丙稀酸涂料面层的做法，铺砖面积1 600 in2，沥青混凝土加丙稀酸涂料面层造价会增加7．5万元。考虑到地砖耐磨、好清理、美观的特点，故选用了红色地砖，和场地成为一个整体。

6结束语
新技术、新工艺和新材料能否在工程中得到应用，主要是由它的实用性和经济性决定的，而实用性又以其经济性为前提，经济性差的难于应用。丙稀酸涂料是近几年发展的一种新型材料，由于它施工简单，工期短，造价低，维护方便和极具竞争力的性能价格比等特点，对PU聚氨酯塑胶和EPDM这两种材料有很大冲击。在国内，丙稀酸涂料的施工工艺日趋成熟，越来越完善，国家权威机构对此项技术的正式规范、规程有望出台。球场改造工程完成以后，基本满足了教学和学生活动的使用要求，改善了天津商学院体育场地的条件，同时还可以作为正式比赛的场地。投入使用后，取得了良好效果，得到了一致好评，成为天津商学院一道亮丽的风景线。
