分光光度计测试金红石型钛白粉遮盖力的方法研究

颜料的遮盖力是颜料分散在透明的基料中使其成为不透明、完全盖住基片的黑白格的最小用料量，代表颜料能够遮盖被涂物体表面底色的能力。金红石型钛白粉的折射率为2.75， 是所有白色颜料中折射率最大的一种，因此具有最强的遮盖力和光学性能，被广泛应用于涂料、塑料、纸张等领域。作为评价白色颜料在涂料中光学特性的重要描述指标， 遮盖力在工业应用的中地位至关重要， 一系列测试方法因此被催生并发展。比较典型的测试方法包括直接目视测试法、基于不同厚度涂膜的内插法、基于Kubelka-Munk 方程的外推法、相对于某一参考涂料的比较法、结合色度学原理的光谱估计方法等， 其中部分测试方法已成为国际或国家标准。遮盖力的测试方法仍在不断发展和完善，虽然已有的方法提高了测试的方便性、精度和应用范围，但是不能完全解决遮盖力的测试问题， 需要进一步研究和改进。国家标准GB/T 1706—2006 中规定了钛白粉的基本指标及相应检测方法， 这些指标仅适应于钛白粉生产企业对生产环节的质量控制， 不能真实地反映钛白粉产品在不同行业的应用性能， 同时遮盖力作为评价钛白粉在涂料行业的重要指标， 相应的检测方法不适于生产要求。本文中针对钛白粉的主要应用领域———涂料行业进行遮盖力测试方法的优化， 利用分光光度计代替反射率测定仪进行样品反射率的测定， 利用精确色彩品质控制软件直接表征金红石型钛白粉在涂料体系中的遮盖力， 并分析影响遮盖力测试的关键因素， 确定适用于快速测定金红石型钛白粉在涂料中遮盖力的方法。


1 实验

1.1 试剂与仪器

1.1.1 试剂

主要原料及试剂包括：YR-802 牌号金红石型钛白粉，云南新立有色金属有限公司；R-960 牌号金红石型钛白粉，美国杜邦公司；丙烯酸清漆，江苏泛华化工有限公司，丙烯酸树脂质量分数为50%；醇酸清漆，江苏泛华化工有限公司，醇酸树脂质量分数为50%。

1.1.2 仪器及应用软件

主要设备与仪器包括：SHH-IV 型振荡混匀机，河南省郑州三华科技实业有限公司；AFA-Ⅱ型自动涂膜器， 上海普申化工机械有限公司；BGD206/3 型湿膜制备器， 广东省广州标格达实验仪器用品有限公司；BGD1102 型遮盖力测试纸，广东省广州标格达实验仪器用品有限公司；玻璃研磨微珠，广东省广州标格达实验仪器用品有限公司，粒径为2.0~2.5 mm；玻璃瓶，广东省广州标格达实验仪器用品有限公司，容积为50 mL；CM-2600d 型分光光度计， 日本柯尼卡美能达公司；BSA8201-CW 型电子天平，赛多利斯科学仪器（北京）有限公司；QXD 型刮板细度计， 上海现代环境工程技术股份有限公司。

精确色彩品质控制（简称为PCQC）软件为日本柯尼卡美能达公司针对该公司生产的分光光度计开发的商业软件。

1.2 方法

采用同一种漆料将试样按照一定的配方和方法制成漆浆， 在遮盖力测试纸上利用湿膜制备器制得厚度相同的涂膜，自然晾干，采用分光光度计对黑底和白底上的样品进行测定， 通过PCQC 软件直接表征试样的遮盖力。具体的测试方法如下：

1）漆浆制备。称取100 g 玻璃研磨微珠放到玻璃瓶中，称取50 g 丙烯酸（或醇酸）清漆置于瓶中，加入12 g 钛白粉试样， 将装有物料的玻璃瓶置于振荡混匀机中，振荡研磨90 min。

2）涂膜制备。将遮盖力测试纸放置到自动涂膜器上，在遮盖力测试纸上添加钛白粉漆浆，利用湿膜厚度为100 μm 的制备器涂刷形成涂膜，将涂膜置于室温下晾干。

3）遮盖力测定。采用分光光度计对涂膜后的白底和黑底进行测定， 通过PCQC 软件直接表征试样的遮盖力。


2 结果与讨论

2.1 分光光度法与传统反射率法测试金红石型钛白粉遮盖力的对比

传统反射率法测试金红石型钛白粉遮盖力的原理是采用反射率仪测定涂膜黑底上的反射系数γb和白底上的反射系数γw， 通过公式计算对比率γ 来表示遮盖力，

并且规定当对比率为98％时，认为此涂膜已经完全遮盖。

利用分光光度计测试金红石型钛白粉遮盖力的原理基于传统的反射率法， 该方法的创新之处在于综合了分光光度计与PCQC 软件的特点， 采用类似反射率测定仪的分光光度计获取涂膜白底和黑底上数据，通过PCQC 软件直接表征金红石型钛白粉颜料的遮盖能力，省略了传统反射率法测定过程中的计算步骤，有利于在产品质量控制和检测实际过程中的应用。该方法采用的分光光度计是钛白粉生产企业用于检测颜料的光学指标明度L*、蓝色度b* 等项目的常规设备，利用该方法不仅省去了传统反射率法测试仪器， 而且测试结果采用PCQC 软件直接表征， 替代了传统的计算过程，因此，该方法在实际生产过程中是可行的。

2.2 颜料体积分数的确定

颜料体积分数是涂料中颜填料的体积与配方中所用固体组分的总体积之比。当颜料体积分数较小时，涂料中钛白粉粒子之间的距离大；颜料体积分数较大时，涂料中钛白粉粒子之间的距离小，粒子排列拥挤。当粒子之间的距离小于光波半波长时， 单个粒子不再具有独立散射中心的功能，反而减小遮盖力。在不同颜料体积分数的丙烯酸清漆中， 金红石型钛白粉遮盖力与颜料体积分数的关系如图l 所示。由图可知，当颜料体积分数达到16%时， 金红石型钛白粉在丙烯酸清漆中的遮盖力最大，随着颜料体积分数的增大，遮盖力逐渐减小。综合以上分析，在只含金红石型钛白粉颜料的涂料配方中， 最佳颜料体积分数约为16%可真实地反映金红石型钛白粉在涂料中的遮盖力，即确定每50 g 丙烯酸清漆中加入12 g 金红石型钛白粉为最佳配比。

2.3 测试漆料的确定

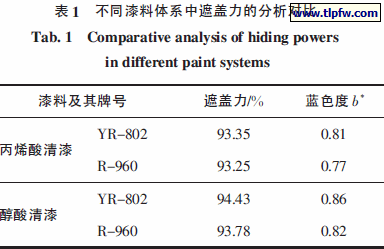

以R-960 和YR-802 金红石型钛白粉为颜料试样分别在丙烯酸清漆和醇酸清漆中制成漆浆， 其遮盖力及蓝色度b* 测试结果如表1 所示。由表可知，R-960和YR-802 金红石型钛白粉在醇酸清漆中的遮盖力均大于丙烯酸清漆中的，主要原因是醇酸清漆呈微黄色状态， 可以增大金红石型钛白粉在其体系的遮盖力，根据测试的b* 值也可以得出钛白粉在醇酸清漆中的样品比丙烯酸清漆中的样品偏黄。为了排除漆料偏黄对测试结果的干扰，根据实验结果，针对金红石型钛白粉的遮盖力测试， 确定优先选用丙烯酸清漆作为漆料。
