admin
摘 要:为改善加气混凝土墙体抹灰层空鼓、开裂、渗漏等问题,结合实际工程研制出一种加气混凝土专用界面处理剂,可以有效改善砌体基层的抗渗性,阻止加气混凝土砌块快速从砂浆层中吸取水分,提高砂浆与墙面的粘结力,有效的避免了面层砂浆的空鼓、开裂、渗漏等问题。
关键词: 加气混凝土 界面剂
1 序言
蒸压加气混凝土作为目前唯一可以达到节能50 %要求的墙体材料,不仅质轻、隔热、隔音、耐火、抗震、施工便捷,生产过程中还可消耗大量工业废渣,利于环保。实际应用过程中,由于蒸压加气混凝土砌块自身多孔、吸水性较强,较易从砂浆中快速吸取水分,且加气混凝土砌块的孔结构属于“墨水瓶" 结构,水分较难释放出来,从而引起砂浆层的空鼓、开裂等问题。针对这个问题,一般对砌块填充墙抹灰前进行基层处理,通常先涂刷掺胶水的水泥浆。但由于掺胶水的水泥浆强度过高,界面层的收缩与墙体收缩变形的差距较大,也易引起面层砂浆的开裂、剥落等问题。
为了更好的解决上述问题,根据工地实际应用和大量试验,研制出加气混凝土专用界面处理剂。该界面处理剂成本较低,性能良好,应用前景广泛。
2 理论分析
211 主要技术问题
(1) 传统界面处理剂强度过高,界面层与墙体收缩不一致引起砂浆层的开裂等问题。
(2) 抗渗性不够,未能达到阻止加气混凝土从砂浆中快速吸取水分的作用。
(3) 界面剂的工作性能有待提高,如流动性、黏附性等。
(4) 需提高界面剂的保水性。若自身保水性能力不强,界面剂中的水泥不能完全水化,易出现界面层掉灰等现象。
212 解决途径
通过大量试验,且结合工地实际应用情况,研制出一种单组分的固体界面处理剂。蒸压加气混凝土砌块自身强度不高(215～510MPa) ,为了减少界面层与混凝土强度差距较大引起的收缩不一致,同时结合加气混凝土专用砂浆一般低于M10 的情况,参照JC/ T907- 2002《混凝土界面处理剂》,加气混凝土专用界面处理剂在满足改善加气混凝土抹灰效果和提高防水性能等使用效果的前提下,自身的抗压强度不宜过高。
为满足实际应用的需要,解决上述问题,加气混凝土界面处理剂须满足以下技术经济要求:
(1) 工作性能好,易涂刷;
(2) 适应不同基质,具有一定的粘结强度,以克服施工时造成的粘结不牢、空鼓、剥落等弊病;
(3) 保水性能、抗渗性能良好;
(4) 拌合物使用时间需达到3h ,且不泌水、分层、离析等;
(5) 具有优良的耐水、耐候、耐老化、抗冻融等性能;
(6) 无毒、无刺激,符合环境保护要求,产品便于贮存、运输和使用;
(7) 价格便宜。
常青树公司研制的界面处理剂选用水泥作为主要胶结材料。为改善界面剂施工时的工作性能,加入了适量的矿渣粉,还够起到降低水泥水化热,提高水泥石的密实性和抗渗性的效果。掺入适量的粉煤灰,为了使界面剂与砌块及专用砂浆层有较高的相容性;粉煤灰的掺入也能降低水化热,提高界面剂的密实性和抗渗性,降低收缩性,同时也可以适当降低成本。掺适量的膨胀剂,可以补偿水泥在水化过程中自身的收缩。此外,为提高界面层自身的保水性,掺入了纤维素醚等保水剂。适当掺入可在分散胶粉,可以提高其粘结强度,对于用于外墙的界面剂,掺加憎水组分和防水组分,可以大大提高界面层的抗渗性能。
213 性能指标

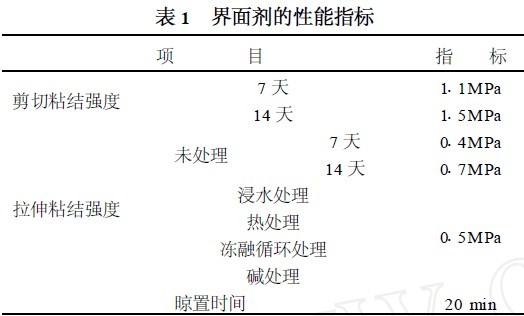

本产品属于JC/ T907 – 2002《混凝土界面处理剂》中Ⅱ型P 类产品,各项性能指标需满足下表1 中的要求:
3 试验研究
311 主要原材料
水泥:龙岩三德P1O 4215 水泥;
粉煤灰: Ⅱ级粉煤灰;
砂:细砂;
掺合料及添加剂:矿渣粉、重钙粉、纤维素醚,膨胀剂、可再分散性胶粉。
312 试验配比
按照正交试验设计法,对掺入不同比例添加剂的配方进行了试验,并结合工地试用,得出最佳使用配合比。按水泥的使用量为基准,掺入20 %～25 %粉煤灰、5 %矿渣粉、018 %甲基纤维素醚、3～4 %膨胀剂及1 %可再分散性胶粉。界面处理剂施工使用时,界面剂中的微细颗粒可以渗入基层底材表面的毛细孔、微裂缝之中,同时缓解界面层的水分被基材吸收或蒸发的损失,保证水泥充分水化,提高水泥胶合强度和密实性。在水泥凝结硬化过程中,水泥从甲基纤维素醚中吸收水分而不断水化。而失水后的甲基纤维素醚填充在水泥水化产物、骨料等毛细孔和微裂缝中,并相互交叉穿梭连接,把它们牢牢地粘结成一个坚固的整体,分散了应力集中,提高了抵抗变形能力,从而提高界面层的抗渗性能和粘结强度。
4 工程应用
411 施工方法
(1) 清除基层表面的浮灰、砂浆等杂物;
(2) 检查砌筑灰缝是否饱满,不饱满处,必须填补平整后再进行涂刷界面剂;
(3) 加入界面处理剂质量约55～65 %水,以达到适当稠度;
(4) 配好的浆料,应在施工过程中保持间断性搅拌,防止沉淀;
(5) 配好的浆料,必须在3h 内用完,已干结的砂浆应弃之不用;
(6) 可选用滚筒或扫把涂刷,涂刷厚度1～2mm;
(7) 抹灰须在界面层表面面干后进行。
412 使用效果
加气混凝土砌体抹灰前涂刷界面处理剂,可以有效提高基层抗渗性、平衡基层及砂浆层的收缩,且界面层的粗糙度可以
提高砂浆层的剪切拉伸强度及粘结强度。

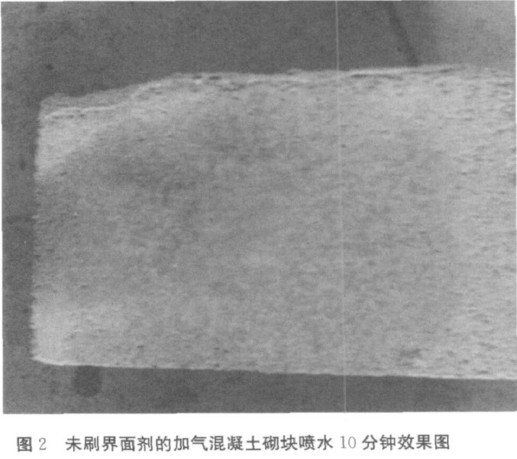

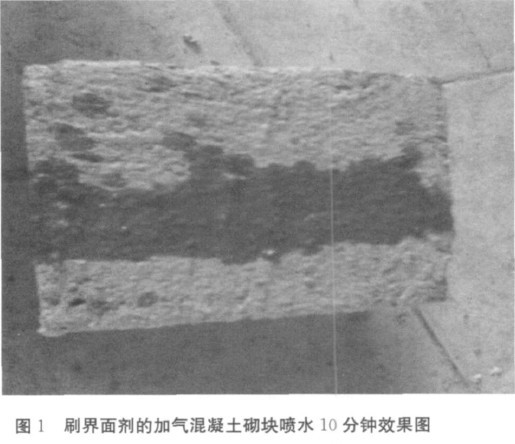

使用界面层和不使用界面层效果对比图详见图1 及图2 。可看出抹刷界面层的砌块吸水速率远慢于未处理的砌块。
目前常青树加气混凝土界面剂已经在很多工程中得以应用,使用效果良好,得到用户的一致好评。
参考文献
[1 ]戴忆帆,加气砼砌块专用界面剂的试验研究[J ] . 福建建材,第1 期(总第96 期) . 2007 年. 26 – 27.
[2 ]李溪,CL T 砂浆和混凝土界面剂在抹灰技术中的应用[J ] . 山西建筑,2004 ,30 (24) . 93 – 94.
[3 ]孔庆池闫汝军,混凝土界面剂生产及应用[J ] . 应用技术,NO15 ,1999 ,16.
