双掺玻化微珠和EPS保温浆料的性能及其在外墙外保温中的应用

根据实测保温骨料的堆积密度、表观密度及空隙率的关系最终确定玻化微珠和聚苯乙烯颗粒的最佳比例；按照“满足和易性的条件下，胶料用量最少”的原则及骨料含量与材料导热系数、抗压强度、粘结强度的关系确定骨料的比例。
1.4 胶凝材料的选择

保温材料中的骨料，均采用孔隙率极大的材料，如玻化微珠、废弃EPS 颗粒等。所以骨料的自身强度很小，基本上起不到“骨架”作用，材料的强度主要由硬化的水泥石来提供。根据“粉煤灰- 石灰- 硫酸盐”三元系统，选择适量的粉煤灰取代水泥，同时内掺相应的有机、无机外加剂以使浆料的导热系数、粘结强度、抗压强度及工作性满足要求。

1.5 纤维增强材料及外加剂的作用

（1）复合纤维的作用

为了提高复合保温浆料的抗裂性，在保温材料中加入了复合纤维，该纤维能够在硬化的浆体内构成一个空间纤维网络体系，有效抑制保温材料收缩裂缝的扩展，尤其可有效地抑制连通裂缝的产生，起到抗裂作用。

（2）复合外加剂的作用机理

在对EPS 颗粒预处理改性后，含有复合外加剂的胶料加水拌合时能够使EPS 颗粒被胶料润湿包裹，改善了EPS 颗粒和胶料间的粘结力。在保温材料硬化过程中，复合外加剂在EPS 颗粒与胶料间的过渡区干燥成膜，使二者间结合更紧密，粘结更牢固；另外，复合外加剂除与EPS 颗粒结合外，另一部分会均匀分散到胶料中，在水泥水化初期粘结剂便附着于凝胶和未水化的水泥颗粒上，随着水泥水化进行，水泥浆体中水分不断消耗，水化产物不断增多，复合外加剂聚集在毛细孔中，并在凝胶表面和未水化的水泥颗粒表面形成紧密堆积，并逐渐填充毛细孔，由于水化和干燥使水分进一步减少，在凝胶体和孔隙中堆积的复合外加剂便凝聚成膜形成聚合物网络，而聚合物的弹性模量较低，使保温浆料的韧性提高；而且聚合物分子中的活性基团还可能与水泥的水化产物发生化学反应，形成特殊的键桥作用，改善了水化产物的物理组织结构，缓解了内应力，从而减少微裂缝的产生。


2 双掺玻化微珠和EPS 保温浆料的主要技术指标

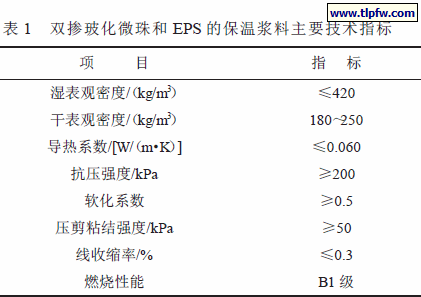

双掺玻化微珠和EPS 保温浆料的主要技术指标见表1。



3 外墙外保温基本构造及施工方法

3.1 基本构造

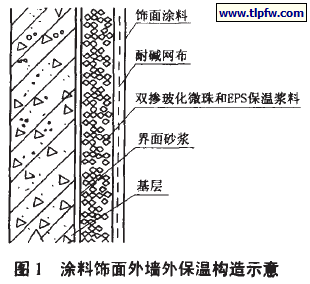

双掺玻化微珠和EPS 的保温浆料其外墙外保温构造由外保温系统和基层构成，一般分为涂料饰面（见图1）、面砖饰面外墙外保温构造。

3.2 施工工序

基面清理→测量、放线、挂基准线→抹粘结砂浆（1～1.5mm）→双掺玻化微珠和EPS 保温浆料施工→抹抗裂砂浆（3～4 mm）→粘贴网格布→抹面砂浆（1～2 mm）→处理膨胀缝等→饰面→修整验收。

3.3 施工要点

（1）基层要求：结构层基面必须坚实、干净、平整、干燥。

（2）根据图纸要求，在墙面弹出外门窗水平、垂直控制线及膨胀缝线等。

（3）粘结胶结料和抗裂砂浆的调制：使用干净容器，先放入少量清水，再把干混砂浆倒入容器内进行搅拌（电动搅拌更佳），然后静置3～6 min 再次进行搅拌，调到适合施工的稠度为宜。

（4）保温浆料的配制：按规定用水量，先将水放入搅拌容器中，将胶结料倒入搅拌机进行搅拌2～3 min，再将轻骨料放入搅拌3～5 min，使浆料成为稠度合适的膏状体即可使用。
