admin
1.前言
建筑物外墙的抹面通常是混凝土或者水泥砂浆，其表面经过风吹日晒雨淋，以及冬冷夏热的季节性热胀冷缩后，其表面易产生裂纹，进而造成涂层裂纹。具有一定断裂伸长率和拉伸强度的弹性涂料可以随着裂纹的运动而运动从而达到遮盖己有的或者潜在的裂纹，既能美化墙而，又能保护墙体不受水汽的侵蚀，提高整个涂层对墙体的保护性。本文介绍了陶氏化学新开发的一款绿色环保，品质优良的外墙弹性乳液易韧达2475。该产品较好地平衡了弹性涂料的一些关键性能，如:断裂伸长率和拉伸强度(包括常温25℃、低温一10℃、以及热处理后)、早期耐起泡性和耐碱性。易韧达2475在广泛的温度范围内都具有良好的延伸率和拉伸强度，能够为外培长久地提供优异的遮盖裂纹的能力。同时，易韧达2475还具有比较突出的耐水性和耐碱性，极大的程度地避免了在实际施工应用中因受天气和基材的影响而出现的早期耐起泡问题和漆膜溶胀、脱落等问题。
另外，在环保要求日益提高的今天，产品的环保安全性能尤为重要。该产品不添加甲醛和甲醛释放剂*，不含APEO**。是一款非常绿色环保的产品。
*不添加甲醛和甲醛释放剂:甲醛是一种在环境中无处不在的物质。目前还没有被法规或行业接受的“不含甲醛”的定义。因此，我们特意避免使用“不含甲醛”。对于我们注明“不添加甲醛和甲醛释放剂”的产品，我们在生产过程中没有故意添加甲醛或甲醛释放剂.
**不含APEO:生产过程中不使用任何含有APEO的表面活性剂

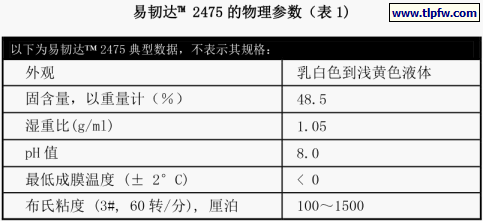

2.易韧达TM 2475的特点和优势
2.1延伸率和拉伸强度
《弹性建筑涂料》标准JG/T172-2005中规定，弹性涂料不仅需要在常温下具有一定的延伸率(>200%)和拉伸强度(>1. 0MPa)，在低温下也需要保证一定的延伸率(>40%@-10ºC)。同时，为了保证其能够长期遮盖裂纹，用热处理老化的方法模拟长期的延伸率(>100%).

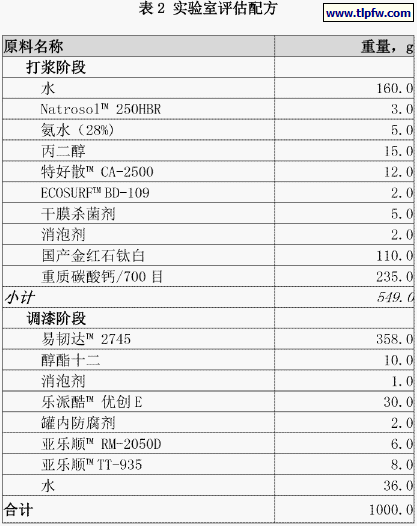

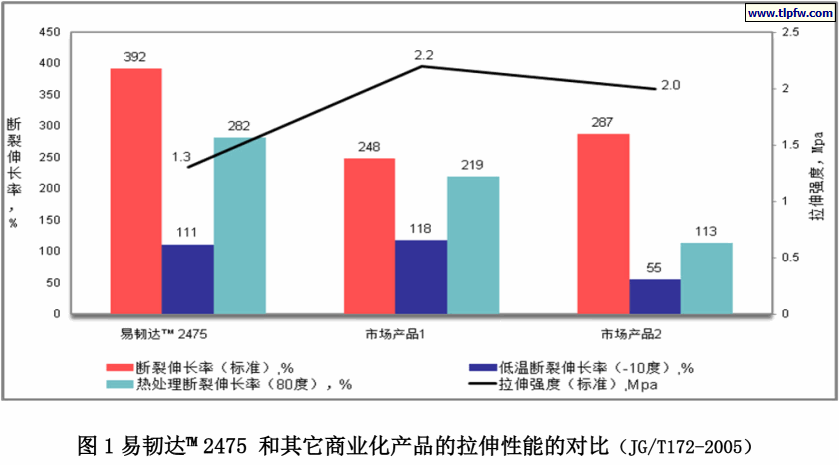

图1比较了易韧达2475和市场上其它弹性涂料在相同配方中的延伸率和拉伸强度，测试方法根据((弹性建筑涂料}}标准JG/T172-2005进行。结果表明虽然易韧达2475不是拉伸强度最高的产品，但是在广泛的温度测试范围内，易韧达2475都保持了很好的拉伸性能。尤其在低温测试条件下，具有突出的拉伸性能，使该款产品也能适合在寒冷地区使用。

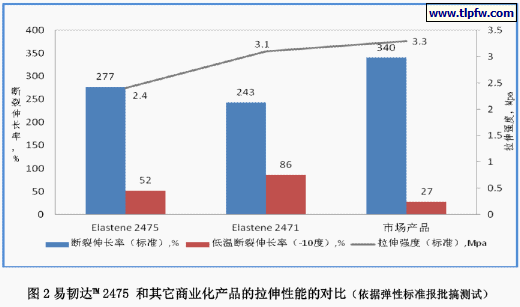

图2比较了易韧达2475和市场上其它弹性涂料在相同配方中的延伸率和拉伸强度。测试方法根据即将出台的新《弹性建筑涂料》报批稿进行。结果表明易韧达2475在较广泛的温度测试范围内，都保持了较好的拉伸性能。
图2比较了易韧达2475和市场上其它弹性涂料在相同配方中的延伸率和拉伸强度。测试方法根据即将出台的新《弹性建筑涂料》报批稿进行。结果表明易韧达2475在较广泛的温度测试范围内，都保持了较好的拉伸性能。
2.2陶氏化学研发中心的曝晒结果

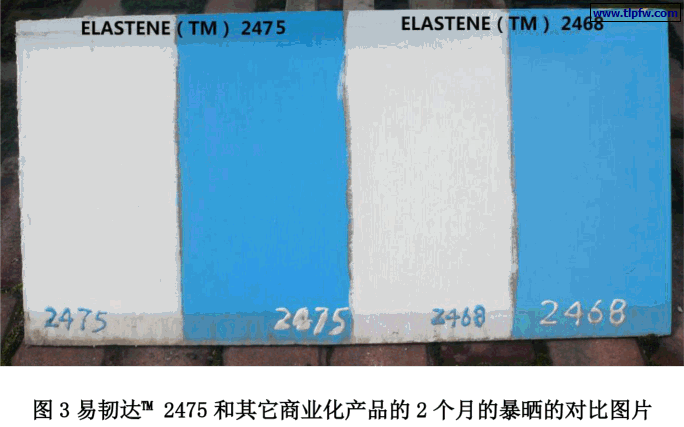

为了真实地了解易韧达2475的户外耐沾污性和耐候性，本文采取了朝南仰45º角的暴晒方法。图3是易韧达2475和其它商业化产品的的暴晒2个月结果的对比图片。
户外暴晒数据说明了易韧达丁2471具有较好的耐沾污性能。
户外暴晒数据说明了易韧达丁2471具有较好的耐沾污性能。
2.3早期耐水性
外墙产品在施工的过程中，容易受到天气因素的影响，所以对于涂料的早期的耐水性有更高的要求。我们尽可能地在实验室模仿涂料施工过程中遇上恶劣的天气，并且观察漆膜表面是否遭到破坏一例如，起泡、脱皮、粉化等现象。

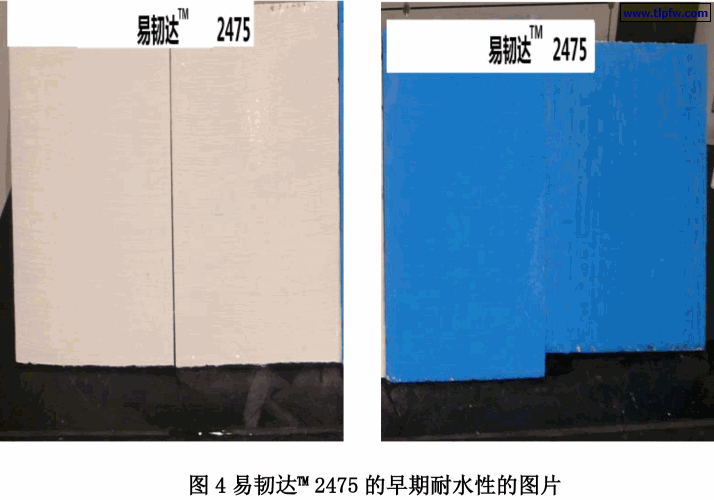

如图4所示，试验结果证实易韧达2475具有优异的早期耐水性能，即使在苛刻的条件下，漆膜表面也没有遭到任何破坏一没有任何起泡、脱皮等现象，而市场上其它的同类产品或多或少都会出现起泡等现象。
注:为了更好模仿实际情况，试验中用的而漆是白漆和在白漆的基础上加了4%的酞著蓝。
2.4耐碱性
建筑物的墙体大多是水泥墙体，尤其是新的建筑物，墙体表面都会呈强碱性，所以在施工过程中通常都需要涂一层抗碱的封闭底漆，以防止泛碱现象发生。一旦发生由于封闭不好而带来的泛碱现象，如果面漆的抗碱性弱，就会导致漆膜黄变、严重的甚至会发生漆膜被损坏的现象。一旦这种情况发生，小面积的修补是很困难的，大多数的时候只能全面返工，浪费人力、物力和财力。

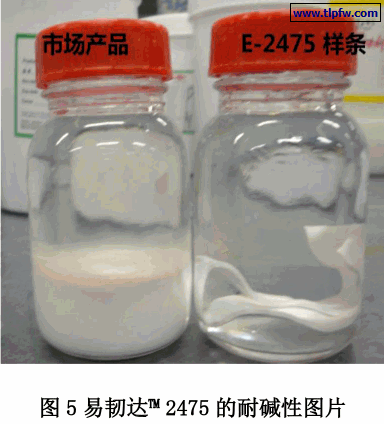

易韧达2475由于其木身结构的特殊性具有优异的耐碱性。在木测试中，易韧达2475漆膜浸泡到氢氧化钠的溶液中，观察漆膜是否会发生溶解现象。2个月过去后，易韧达丁2475弹性样条仍基木保持原样，市场产品己经完全溶解。如图5所示。
