admin
真丝绸涂料拔染印花
郭文登，林旭，李海明，刘艳君
(浙江华泰丝绸有限公司，浙江杭州310011)
O 前言
真丝绸印花有直接印花和拔染印花两种常用工艺。真丝绸拔染印花花纹精细，复色少，但是色牢度很差，大部分色牢度甚至达不到3级，有的仅l级。因此，提高真丝绸拔染印花的色牢度是丝绸印染的重要课题。真丝绸拔染印花用染料结构的特殊性，决定了使用固色剂对提高色牢度效果不大。因此，尝试采用涂料来解决该难题。采用涂料印花，最重要的是在保持丝绸原有手感的前提下，提高拔染印花的色牢度。
1. 耐拔涂料的筛选
涂料和染料一样，同样会有耐拔白剂和不耐拔白剂之分。为了寻找耐拔涂料，对常用的DyStar公司的Imperon涂料、BASF公司的Helizarin涂料，以及国产黑8501进行了对比试验。在这些涂料中分别加人10％雕白粉、20％拔白剂H和10％的SnC1 ，其变化情况见表1。表1数据表明，试验的l9只涂料在加人氯化亚锡后均产生分层或变色，都不能与氯化亚锡相容；除黑FBB01外，其余涂料都与雕白粉和拔白剂H有很好的相容性。因此，要进行涂料拔染印花，只能选择拔白剂H和雕白粉等次硫酸氢型的拔白剂，不能使用氯化亚锡。

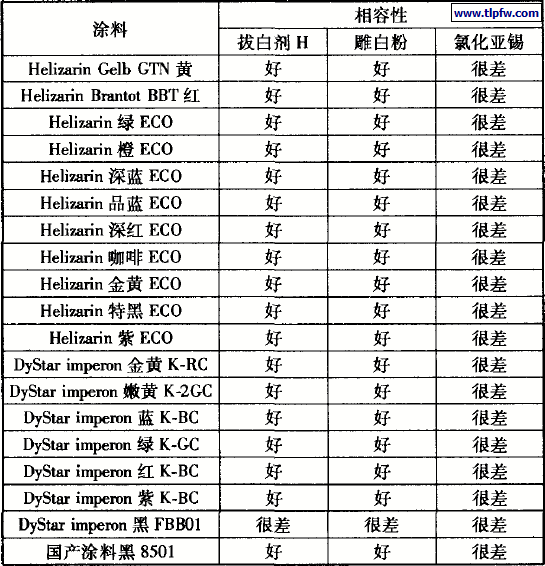

表1 各种涂料对不同拔白剂的相容性
此外，从试验结果可以看出，国产涂料黑8501虽然与其它涂料一样，对拔白剂H和雕白粉也很稳定，但加人增稠浆后，会产生凝聚现象，使得色浆变稠而无法刮印，其它的涂料则没有这一现象产生。
2 增稠剂的选择
为了能够更好地进行退浆，减少水洗沾色，大部分工厂都使用瓜尔豆胶和海藻糊料。但试验发现，将粘合剂加入到瓜尔豆胶浆和海藻浆中印制汽蒸后，粘合剂与浆料会发生反应，使真丝绸的手感发硬而失去柔软的风格。因此，瓜尔豆胶浆和海藻浆不能在涂料拔染印花中应用。在涂料印花中，常用化学增稠剂做印花糊料。几种常用的化学增稠剂与拔白剂H的相容性见表2。
注：拔白剂H浓度为2O％ 。
从表2看出，F-RP与拔白剂H的相容性较好。在加入拔白剂H后，F—RP增稠剂的粘度基本不变，而PFL、TYS、HIT、 F、PT．RV在加入拔白剂H后，增稠体系立即受到破坏，增稠浆变稀。A邦浆在加入拔白剂H后，变成了水状体系。因此，选用增稠剂F-RP进行印花试验。结果表明，其虽然在抱水性和白度方面性能良好，但水洗性差，水洗退浆较困难，因此手感柔软性差，对真丝绸的柔软度有很大的影响。显然，F—RP也不是理想的增稠剂。化学增稠剂可以进行二次增稠。尝试选择退浆较好、对真丝绸手感影响较小的化学增稠剂进行试验，即先打好增稠浆，然后加入部分拔白剂H，使增稠剂变稀；待增稠体系稳定后，再加入部分增稠剂，使增稠浆粘度达到印花要求。结果见表3。
由表3知，进行二次增稠后，除了A邦浆之外，其它增稠剂与拔白剂H的相容性都有明显提高，而且，经二次增稠后浆稳定性有所提高，至少可放置48 h。对5种增稠剂进行二次增稠(A邦浆除外)，调整印花浆粘度进行试印花。结果表明，虽然这5种增稠剂的透网性、抱水性、流变性和白度均较好，但易洗性和手感还有一定的差异。在易洗性方面，增稠剂PFL比其它4种增稠剂更有优越性，手感最好，能够保持丝绸的柔软风格。以下试验选择PFL作为增稠剂。
3 粘合剂的选择
粘合剂要适应涂料雕印，必须与拔白剂相容、手感柔软、色牢度好(主要是干湿摩擦牢度)及烘干后不发粘等。选择国产和进口的几种粘合剂进行对比试验，结果见表4。
注：涂料黑ECO用量4％ 。
表4中，粘合剂KG．101的干湿摩擦牢度比其它几种粘合剂好，但其手感差，无法满足丝绸的手感要求；粘合剂TYS的干湿摩擦牢度达到3级，手感比KG-101柔软，但在薄型丝绸织物上印花，手感仍发硬。应用粘合剂101．APF，印制后的真丝绸，无论是厚型还是薄型织物，手感都较柔软，几乎和染料印花的手感相同，干摩擦牢度可达3～4级，但湿摩擦牢度仅为2～3级。因此，以下试验选择101一APF作为粘合剂。
由表5知，四种涂料除湿摩擦牢度3级以下外，其它色牢度均达到3级以上或4～5级。
4 湿摩擦牢度增进剂的选择
为了提高湿摩擦牢度，可在印花色浆中加人一些湿摩擦牢度增进剂。选择MCG．1、MCG-2、SU．125F和Ps—LF四只湿摩擦牢度增进剂进行试验。采用常规浸轧和将增进剂直接加人色浆中两种方式进行印花，然后蒸化、水洗，试验结果见表6。
注：采用涂料黑ECO，湿摩擦牢度增进剂用量2％。
表6中，用浸轧的方法处理，只有SU-125F能提高织物的湿摩擦牢度，但它会使织物的手感变差。试验发现，将湿摩擦牢度增进剂加人色浆中比用浸轧处理提高牢度要好。在涂料用量4％时，加人su-125F和MCG-2后，湿摩擦牢度均能达到3级或以上。但SU一125F的加人，同样会降低织物的手感，使印花织物变硬。MCG-2直接加人色浆中，既可提高湿摩擦牢度，又可保证织物手感柔软。该方法不但工艺简单、用量省，而且色浆稳定性好，不变色、不分层，无沉淀。此外，试验还发现，如果涂料用量超过一定限度，即使加人再多的增进剂也无济于事。如涂料黑ECO浓度达到6％ 以后，湿摩擦牢度就达不到3级。同时，湿摩擦牢度增进剂的加人量超过4％时，色牢度提高不大，但真丝绸的手感却随增进剂用量增加而变差。
5 结论
(1)大部分涂料在氯化亚锡还原剂中不稳定，颜色变化较大。应选择次硫酸氢型的还原剂，如雕白粉和拔白剂H等。
(2)真丝绸涂料拔染印花手感要求高，不能使用瓜尔豆胶和海藻糊料。应用化学增稠剂时，必须进行二次增稠才能正常印花。同理，要选择好粘合剂。否则，印花后手感较差，不能保持丝绸柔软的风格。
(3)涂料拔染印花湿摩擦牢度较差，需加人湿摩擦牢度增进剂加以改进。但增进剂用量不宜过多，否则也会使手感变差。
