砂胶漆的开发与应用

0 前言
砂胶漆是近年来新兴的一种墙体装饰涂料，与真石漆、浮雕漆和拉毛漆等高粘度、厚涂型涂料产品相比，砂胶漆具有施工方式灵活（喷涂、辊涂、刮涂都可）、颜色多样（可根据色卡进行调色）、效果更全面（平涂、浮雕、花型等效果）等特点，因而被广泛地应用于建筑外墙的装饰和保护。本文主要介绍砂胶漆的制备及生产过程中所遇到的一些问题及解决方法。

1 实验部分
1.1 原料及配方

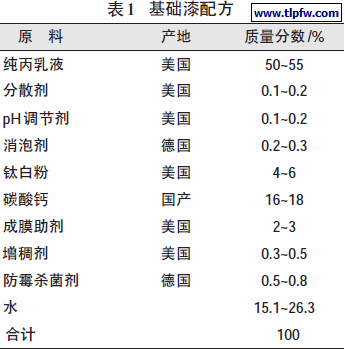

1.1.1 基础漆配方（表1）

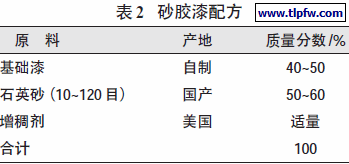

1.1.2 砂胶漆配方（表2）

1.2 实验设备
分散机，国产；VT-04 高粘度计，进口；天平，精度0.1 g，进口。
1.3 实验工艺
基础漆：将一部分水、HEC 增稠剂、pH 调节剂、分散剂、消泡剂、钛白粉、碳酸钙高速分散至细度合格，然后加入乳液、成膜助剂、防霉杀菌剂，用碱膨胀型增稠剂调节配方粘度。
砂胶漆：根据色卡要求对基础漆进行调色，颜色合格后按照比例加入合适粒径的砂子搅拌均匀即可，可根据施工要求使用碱膨胀型增稠剂调节产品粘度。

2 结果讨论
2.1 性能指标

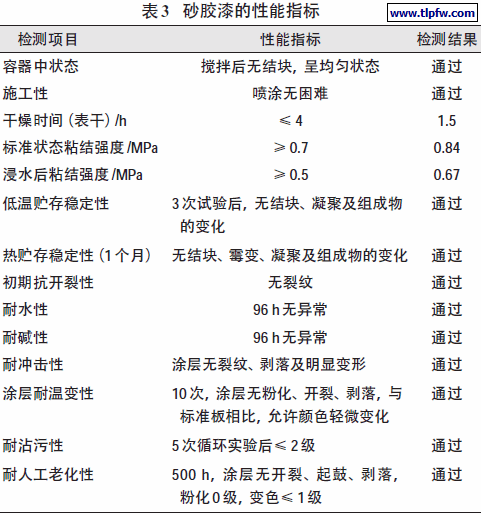

参照JG/T 24—2000 合成树脂乳液砂壁状建筑涂料W 型（外用）进行性能检测，检测结果参见表3。

2.2 结果讨论
2.2.1 乳液的影响
由于标准中对砂胶漆漆膜有较高的要求，所以乳液的选择就很重要。本实验选用的是具有一定弹性的纯丙乳液，在满足漆膜耐候性的要求下，其他机械性能也能够得到很好地保证。同时所选用的乳液能在紫外光条件下进行自交联，户外干燥后漆膜表面能形成较硬的涂层，从而提高了漆膜的耐沾污性。
2.2.2 钛白粉的选择
由于砂胶漆是外墙产品，所以要选用经过包膜处理的金红石型TiO2。TiO2 的用量不宜太高，因为砂胶漆是一种厚涂型产品（漆膜厚度在0.3~0.8 mm），基本能够满足遮盖的要求，TiO2 的作用主要是来调节颜色，而且较低的TiO2 用量可以保证砂胶漆能够调出较深的颜色。本实验中TiO2 在基础漆中占4%~6%，基本满足了遮盖、调色和耐候性的要求。
2.2.3 增稠剂的影响
增稠剂的选择对砂胶漆的性能影响很大。本试验在对颜填料分散时选用羟乙基纤维素类增稠剂，这样会在颜填料分散时形成保护胶，防止颜填料的絮凝；同时还有利于在后期施工时防止漆膜表干过快，提高漆膜的保水性，防止漆膜开裂。在后期调稀阶段采用碱膨胀型增稠剂，这样有利于增加砂胶漆的触变性，不仅能够做到很好的防沉降性，而且还能做到很好的外观效果。
2.2.4 石英砂的影响
本实验采用的是天然白色石英砂。由于矿源的影响，不同批次的石英砂外观颜色很难保持一致，粒径越小的砂子对漆膜颜色的影响就越大。本实验采用先对基础漆进行调色，然后取少量调色基础漆加砂子考察颜色，如果颜色与色卡不同，还可以再对基础漆进行颜色微调，直到调色基础漆加上砂子一次调色合格后方能确认调色配方。在配方中如果大粒径的砂子用量较多时，应避免长时间的搅拌，防止由于过度搅拌造成砂子破碎，既影响漆膜颜色，又影响漆膜外观。
