1 引言
随着经济的发展、人民生活水平的提高，对能源节约与环保要求不断提升，外墙外保温技术得到了长足的发展。在不断提高居住舒适度的同时，提高能源利用率，达到保护资源、减少环境污染，走可持续发展之路是国民经济发展的重要内容。外墙外保温是节能分部的重要分项工程，其质量直接影响建筑物的节能效果。因此，严把外保温设计、施工质量至关重要。胶粉EPS颗粒保温浆料外墙外系统是由胶粉料和EPS 颗粒集料组成，系统由基层- 界面砂浆- 保温灰浆- 抗裂砂浆抹面层- 玻纤网- 饰面层组成。胶粉EPS颗粒浆料外墙外保温系统具有热导率低、干密度小、软化系数高、耐水性好、干缩率低、干燥快、施工方便、触变性好、整体性强、无接缝、防火等级高、耐久性好等特点，现已在建筑节能工程中得到广泛应用。
2 工程概况
湖南株洲某住宅小区总建筑面积约42000m2，地下建筑面积5000m2，由5 栋11~13 层的剪力墙、框架- 剪力墙结构的小高层住宅组成。根据建筑节能要求，对本住宅楼需设计保温墙体，设计根据工程特点，同时结合实际情况，采用50mm 厚胶粉EPS 颗粒保温浆料外墙外保温系统，饰面层均采用涂料饰面。
3 胶粉EPS颗粒浆料外墙外保
温系统构造
3.1 施工工艺原理
外墙外保温是由保温隔热层和抗裂保护层组成。保温胶粉料采用预混合干拌技术，在工厂将保温胶凝材料与各种外加剂按比例混合包装，施工时将胶粉料与聚苯颗粒加水按一定比例用搅拌机拌和均匀，按设计要求将保温材料均匀涂抹在外墙面上，干燥后便形成保温性能良好的隔热层。抗裂保护层材料由抗裂水泥砂浆复合玻纤网布、柔性耐水腻子配套硅橡胶高弹底漆组成，可长期有效地控制防护层裂缝的产生。
3.2 系统构造
外墙保温系统由内及外分别为：①基层墙体（混凝土外墙、砌块外墙）；②界面砂浆；③保温隔热层（聚苯颗粒保温浆料）；④防护层（聚合物抗裂砂浆中压入玻纤网格布）；⑤饰面层。
3.3 主要使用材料性能参数要求

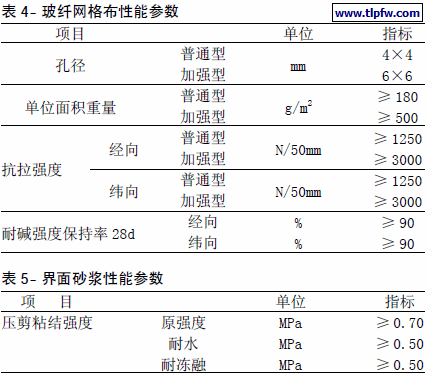

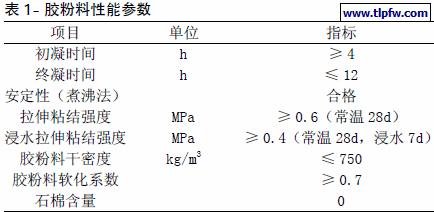

胶粉料、聚苯颗粒、聚合物砂浆、玻纤网格布、界面砂浆材料性能见表1~5。
4 胶粉EPS颗粒浆料外墙外保
温系统施工技术
4.1 主要施工工序
基层处理→涂刷界面砂浆→弹控制线、挂基准线→作灰饼→抹聚苯颗粒保温浆料→划分格线、开分格槽、粘贴分格条、滴水槽→抹抗裂砂浆、铺网格布→涂刷防水弹性底漆→刮柔性耐水腻子→涂刷弹性涂料→验收。
4.2 主要施工技术及控制要点
4.2.1 基层处理
基层墙体应清理干净，无油渍、浮尘，大于10mm 的部位应铲平和凿除。
4.2.2 涂刷界面砂浆
界面砂浆应涂刷均匀，以保证保温浆料与墙体粘结牢固。
4.2.3 弹控制线、挂基准线
根据建筑立面设计和外墙外保温技术要求，在外门窗处弹出水平、垂直控制线以及伸缩缝及装饰线条等，同时在外墙阴阳角及其它必要处必须挂出垂直基准线，弹出水平控制线。
4.2.4 作灰饼
首先根据设计要求厚度制作灰饼，但因墙面基层平整度存在误差，所以必须保证灰饼最薄处达到设计要求，具体可以采用探针测试的方法进行测试。
4.2.5 板抹EPS 颗粒保温浆料
因本工程设计要求保温浆料厚度为50mm，按照保温浆料每次抹灰不宜大于25mm的要求及为了保证施工质量，在实际施工时分三次进行，第一遍抹灰厚度控制20mm，第二遍也控制20mm， 第三遍抹灰厚度为10mm。同时每遍同一部位的保温浆料施工时间间隔控制在24h 以上。
4.2.6 抹抗裂砂浆，铺网格布
玻纤网格布按楼层层间尺寸事先裁好，抗裂砂浆分两遍抹，第一遍3~4mm，玻纤网格布压入抗裂砂浆，搭接宽度阳角处不小于200mm， 阴角处不小于100mm， 先压一侧再压另一侧，严禁干搭，玻纤网格布表面要平整无褶皱，饱满度100%，随即抹第二遍抗裂砂冰镇，平整度允许偏差小于4mm，首层应贴两层格布，第一层为加强型网格布，第二层为普通网格布，两层之间抗裂砂浆应饱满，严禁干贴。首层建筑物阳角处在双层玻纤网格布之间加专用金属护角，高度2m。
4.2.7 涂刷防水弹性底漆
弹性底漆作用是形成封闭涂膜，防止抗裂砂浆水份挥发，有利于砂浆强度增长，涂刷时间在抗裂砂浆初凝后终凝前，常温下一般在抗裂砂浆抹完3h 左右，要求涂刷均匀，不漏刷。在施工中必须注意的是分格条上下口刷两遍防水弹性底漆，防止水从分格条处进入保温层。
4.2.8 涂刷防水弹性底漆
刮柔性耐水腻子应在抗裂砂浆保护层干燥后施工，应做到平整光洁。
4.2.9 其它施工注意事项
砂浆搅拌机位置应固定，以便安装降尘装置，这是因为胶粉料中含有细小的纤维，聚苯颗粒较轻，遇到刮风时，对周围环境污染较大，所以施工人员应戴口罩、帽子、手套，在砂浆搅拌机处安装雾状喷洒头，以达到降尘作用。施工环境温度在5℃以上，严禁雨中施工，抹灰层和饰面层施工时应尽量避免阳光直射和5 级以上大风。
4.3 建筑物细部构造保温节能处理
1）外窗施工时，要考虑边框与墙面连接处应预留出保温层厚度，此缝隙用保温浆料分层填实，填浆料时，窗内侧预留5mm（ 比外窗低5mm），刮抗裂砂浆3mm，再用耐水腻子将剩余的2mm 刮平， 此处在加工窗前，应考虑外窗的加工尺寸和螺栓的长度（见图1）。
2）雨水管的螺栓采用加长型，与外墙缝隙大于保温层厚，螺栓在保温施工前安装完成（见图2）。
3）变形缝盖板在外保温施工前安装（见图3）。

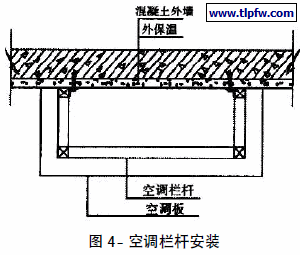

4）空调栏杆连接件在保温施工前做好，栏杆在保温施工后安装（图4）。
5）空调孔：结构施工时，应按设计要求预留，设计无要求时，要洽商预留，不得在外墙面施工完再打孔，避免污染墙面。保温施工时，按结构预留的位置加PVC 管预留，注意空调孔预留时应外低内高，防止雨水从空调孔进入室内，破坏保温层和污染室内墙面（见图5）。
6）外脚手架的连墙杆在施工中不得任意拆除，凡有连墙杆的位置均以连墙杆为中心，预留100mm×100mm 脚手眼，待脚手架拆除时，从上到下逐层将脚手眼补平，并补贴网格布，网格布每边搭接50mm。
7）外墙分格条采用10×20mm（深× 宽）塑料条。分格条采用后嵌入法施工，即将保温层做好并干燥后，在保温层上用墨斗弹出分格条位置线，用壁纸刀在分格条位置线开出凹槽，深度15mm，宽30mm，在凹槽中嵌填满抗裂砂浆，将塑料分格条嵌入凹槽中，与抗裂砂浆粘贴牢固，用抗裂砂浆抹平茬口，刮去多余的抗裂砂浆，分格条上下口刷两遍弹性底漆（见图6）。
4.4 实施效果
本工程于2007 年10 月竣工，到目前为止，外墙面未出现大的明显的裂缝，达到了设计要求和验收规范规定。在使用的二年时间里，与其它几个无外保温要求的建筑单体相比，节能效果显著，达到了设计要求的节能标准。
5 结语
综上所述，胶粉EPS 颗粒浆料外保温系统与内保温相比有利于保护外墙围护，且基本消除了“热桥”的影响，提高了外墙的防水和气密性，便于室内装饰和使用，提高了建筑的使用面积；而与其它外保温相比较又具有施工简便，施工条件要求低，不受结构质量差异的影响，对有缺陷的墙体施工时不需要补平，较不容易造成界面层空鼓和面层开裂等诸多优势，是现在较为理想的建筑外墙外保温节能技术。
