admin
APEO简介及法规
*APEO 是什么?
欧盟，加拿大和美国正限制和逐步禁止APEO的使用（欧盟法令：2003/53/EC）
随着法律法规逐步严格，很多漆厂都在着手开展替换APEO这类表面活性剂在涂料中的工作。
DuPont™ Zonyl® FSWET-1010
是一种新型的水性氟碳非离子表面活性剂，不含APEO, 具有卓越的降低液体表面张力能力和优异的润湿性。
优势与应用:
性能评价（以建筑涂料为例）

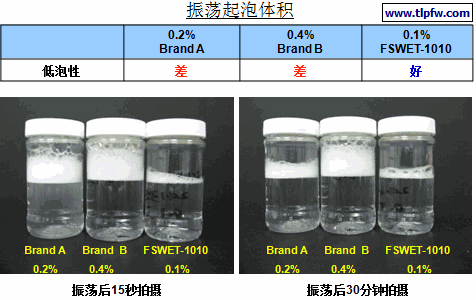

振荡起泡体积
未添加消泡剂时分散浆料密度
分散前后粘度比较
分散浆料的稳定性
展色性
遮盖力
热储稳定性
1. 水中表面张力
首先是在水中的表面张力。
众所周知，水的表面张力为72达因，因此在水性漆中，由于体系的表面张力很高，润湿和流平等性能容易出现问题，尤其是对于一些木器漆、金属漆、塑料漆，或者是一些基材表面有污染有油渍的情况，这种情况尤为突出，所以水性漆非常需要使用强效的表面活性剂来降低表面张力的能力。
可以看到，传统的碳氢表面活性剂的表面张力极限在于30-35达因，硅类表面活性剂的表面张力极限为25达因，而由于氟元素特殊的化学性质，可以在很小用量下就使水的表面张力轻松降低到20达因以下。
在图中我们可以看出，在同样的基材上，随着体系的表面张力下降，润湿性能明显增加。
结论：Zonyl® FSWET-1010 具有卓越的降低表面张力能力。
2. 起泡性
第二个部分为起泡性。
我们从两个方面来衡量起泡性。
首先是在水中的起泡实验。分别使用APEO的碳氢表面活性剂和氟表面活性剂，使用其推荐用量，手摇瓶5s，然后在15s和30分钟后拍照，可以看到APEO碳氢表面活性剂的发泡很严重，泡沫体积比起1010产品要多很多倍，在实际配漆的过程中，如果是使用APEO碳氢表面活性剂，我们不得不添加很多消泡剂在消泡，这不仅有成本上的问题，而且消泡剂越多越容易引起体系的不稳定。
所以，FSWET-1010在水中是不容易发泡的。
未添加消泡剂时分散浆料密度
分散浆料密度越高起泡性越低
另外一个方面是在不使用消泡剂的情况下，测试分散浆料的密度，
可以看出FSWET-1010所在的配方密度最大，说明浆料越饱满，微泡少，起泡性最低。
因此总上两个实验说明，添加Zonyl® FSWET-1010的配方发泡最低。
在这种情况下，有可能减掉少许消泡剂的用量来规避消泡剂所带来的一些副作用，即使是不做任何减少，也可以把发泡的可能性降到最低。
结论：添加Zonyl® FSWET-1010的配方发泡最低。
3. 颜料润湿
分散前后粘度比较
第三个部分是颜料润湿性能。
使用Brookfield粘度仪来测定粘度，条件为6转每分，同样是使用市面上经常使用的APEO碳氢表面活性剂，添加量均为正常的推荐添加量。
从分散前后粘度的对比来看，比起碳氢表面活性剂，杜邦氟表面活性剂可以使分散后的粘度降到更低，说明颜料润湿的效果非常好。
结论：Zonyl® FSWET-1010降粘性好，显示出较好的颜料润湿能力。
分散浆料的稳定性
添加Zonyl® FSWET-1010,PVC为58%的分散浆料放置两周后无硬质沉淀。
在与分散剂的配合来看，在PVC58%的分散浆料中使用1010，放置两周后，没有出现硬质沉淀，从图中可以看出瓶内的浆料上下均一稳定，说明1010有很好的分散稳定性。
因此，Zonyl® FSWET-1010与分散剂及增稠剂具有很好的相容性。
展色性
0.1% Zonyl® FSWET-1010在58%PVC配方中的指研实验
在展色方面，我们使用酞青蓝、铁红、铁黄这些不容易润湿的色浆，和紫色这种家装常用的色浆，进行指研实验，以此来表征FSWET-1010的展色性，可以看出，指研处和非指研处色差均小于0.5，指研区也没有浮色、发花等现象，在遮盖率上，使用FSWET-1010的遮盖率可以达到99.77%。因此添加0.1%FSWET-1010的配方具有优异的展色性和遮盖率。
结论：添加0.1% Zonyl® FSWET-1010的配方具有优异的展色性和遮盖率。
热储稳定性
50˚C恒温箱放置两周
添加0.1% Zonyl® FSWET-1010的配方（58% PVC）粘度变化小于10%,无分水起泡，无硬质沉淀，具有良好的外观
另外，在50˚C恒温箱内将PVC58%浆料放置两周，从图中可以看出，即使是很常用的APEO碳氢表面活性剂A的配方上次也有少量水析出，而1010所在的配方粘度变化小于10%，无分水起泡，无硬质沉淀，具有良好的外观，说明有很好的热储稳定性。
结论：添加0.1%Zonyl® FSWET-1010的配方具有很好的热储稳定性。
配方设计举例
PVC 58%
这里是一份比较通用的涂料配方。
建议在研磨和低速分散时均添加本产品
添加量比例约为研磨时添加量:低速分散时添加量 = 2:1
总结
1. Zonyl® FSWET-1010作为润湿剂可推荐使用在各种水性涂料体系。
2. Zonyl® FSWET-1010添加量低并具有如下功效：
－ 降低液体表面张力
－ 发泡低
－ 出色的颜料润湿性
3. Zonyl® FSWET-1010不含APEO， 更环保。
