Z L胶粉聚苯颗粒外墙外保温系统性能及施工技术
王贵忠1，张秀敏 2 ， 鞠泽青3
（1. 山东万泰房地产开发有限公司，山东 淄博 255000；2. 淄博鲁中房地产开发股份有限公司，山东 淄博 255000；3.山东理工大学，山东 淄博 255049）
一、引言
Z L胶粉聚苯颗粒保温材料与外墙保温技术体系（简称ZL体系），是目前一种新型的外墙保温节能构造体系，采用Z L胶粉聚苯颗粒保温浆料、耐碱涂塑玻纤网格布、Z L水泥抗裂砂浆等系统材料在现场成型。该体系集墙体保温、抗裂防护、装饰功能为一体，具有使用范围广、材料配套齐全、保温隔热性能稳定、抗裂性能可靠、耐候性好、耐火等级高等优点，能满足我国大部分地区建筑节能施工要求[1]。本文结合该保温体系在山东地区的施工经验，对主要材料的特点性能与施工工艺进行介绍。
二、原材料及性能
1.ZL胶粉料
1.1 主要构成
(1)高分子有机粘结材料。该材料采用了水溶性高分子材料，掺入一定比例的憎水表面活性剂、再分散乳液胶粉、化学发泡剂、复合物理发泡剂等，在稳泡剂的作用下形成。
(2)无机粉料。该粉料参考古罗马建筑砌筑浆料成分，为粉煤灰—石灰—多种无机材料复合胶凝体。
(3)不同比例、不同弹性模量、长短匹配的多种纤维，是最新抗裂技术的综合。
1.2 加工工艺

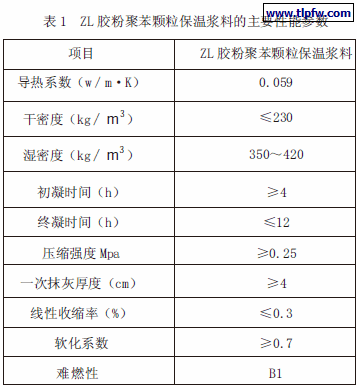

ZL胶粉料采用预混合干拌技术，在工厂将ZL保温胶凝材料与各种外加剂均混包装；聚苯颗粒轻骨料是将回收的聚苯板粉碎均混按袋分装。使用时先将35kg～37kg水加入搅拌机中，随即加入25kg一包的胶粉料搅拌5min，之后将200L一袋的聚苯颗粒加入搅拌机中，4min后可形成塑性良好的膏状体，将其抹或喷抹于墙体上，干燥后便形成保温性能优良的保温层。胶粉聚苯颗粒保温浆料的主要性能见表1。
2.水泥抗裂砂浆

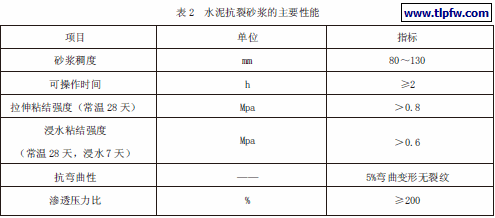

水泥的主要性能指标包括强度等级32.5～42.5的普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》(GB175—99)的要求。中砂，应符合《普通混凝土用砂质量标准及实验方法》(JGJ 52—92)的规定，含泥量少于3%。水泥抗裂砂浆主要性能要求见表2。
3.ZL耐碱涂塑玻璃纤维网格布的主要性能

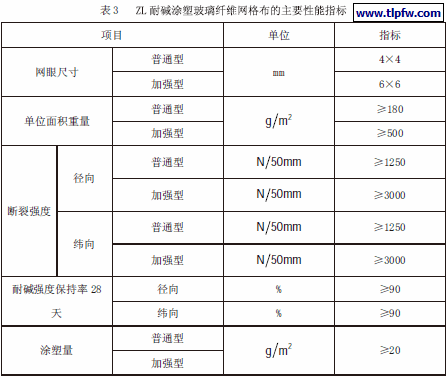

ZL耐碱涂塑玻璃纤维网格布是在玻璃成份中引入了14.5%～16.7%的二氧化锆和6%的二氧化钛经1600℃高温融化由铂金漏拉制成连续丝状经拼捻成纺织玻璃纤维。在拉丝过程中单丝涂覆高分子水溶环氧树脂和偶联剂以满足网格布在后期处理时与耐碱聚合物的亲和性。为进一步提高耐碱玻璃纤维网格布安全稳定的耐久性能，在经加工成纱罗状后再次涂覆丁苯橡胶和纯丙乳液用恒温恒速恒张力控制技术使其胶粘充分，能有效抵御聚合物砂浆水化期对网布的侵蚀。ZL耐碱涂塑玻璃纤维网格布的性能见表3。
4.其它材料
其它配套材料主要是金属六角网、四角网、射钉、金属护角、金属支托条等。金属六角网为21#铅丝网，孔边距25m m×25m m；金属四角网为17#铅丝网，孔边距20m m×2m m；专用金属护角断面尺寸为35×35×0.5—45×45×0.5(mm)，高h＝2000mm；金属支托条断面尺寸为35× 45× 0.7(mm)，高A＝2000mm；带尾孔射钉(KD30—25—3558)，尾孔穿22#镀锌锚因双股铅耸。
三、ZL胶粉聚苯颗粒外墙体施工工艺

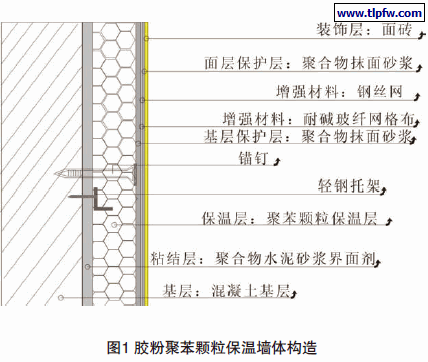

1.墙体构造
2.施工工艺
基层墙体处理→墙体基层界面处理→吊垂直、套方、弹控制线→用保温浆料做灰饼、冲筋、做口→抹胶粉聚苯颗粒保温浆料→平整度、垂直度验收，晾干→划分格线，开色带分格槽及门、窗口滴水槽→抹抗裂砂浆、铺压耐碱网格布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷高分子乳液防水弹性底层涂料→刮抗裂柔性耐水腻子→保温施工整体验收→外墙涂料施工。
3.施工注意事项
墙体砌筑灰缝饱满，砂浆和砌体间不能出现裂缝；填充墙与框架间结合牢固，不得出现裂缝，墙体拉结筋按规定留设，砌筑结束后接缝用钢丝网水泥砂浆加固；墙体平整度较差,需在施工保温层前将墙面刮糙找平，刮糙找平层不得空鼓开裂；保温砂浆一次粉刷厚度一般不超过10m m，并做好层与层之间施工前的检查工作，使其无空鼓和裂缝；脚手洞、模板洞、穿墙管洞等按规定填补密实；分格缝、滴水槽、门窗框、管道、槽盒上残存砂浆应及时清理干净；移动吊蓝，翻拆架子应防止破坏已抹好的墙面、门窗口、边、角、垛宜采用保护性措施。其他工种作业时不得污染或损坏墙面，严禁踩踏窗口；各构造层在凝结前应防止水冲、撞击、振动；应遵守有关安全操作规程。新工人必须经过技术培训和安全教育方可上岗。脚手架经安全检查验收合格后方可上人施工；夏季施工各层应注意浇水养护。如果发现表面稍发白后应马上浇水养护；落地保温材料和抗裂砂浆应定时回收，初凝前可投入搅拌机重新搅拌使用[3]。
四、结语
Z L胶粉聚苯颗粒外墙保温体系是一种耐久性能优良的外墙节能构造，但材料构成要求严格，施工工艺有一定复杂性。经过山东地区近几年的施工实践和使用后的回访证明：只要严格操作流程，加强施工人员培训，施工过程严格检查督导，完全可以保证施工的质量，建筑节能效果优于其它类保温节能外墙。
